トグルクランプについて
クランプ力の調整できるフレックラムトグルクランプです。
ワークをクランプ後に手締めができ、トルクレンチの使用でクランプ力を管理（下記『参考データ』参照）できるISO対応品です。段取りおよび再調整に最適で、特に数カ所のクランプのバランス調整を短時間で行うことができます。
(国内及び国際特許取得製品)
English Data Sheet(PDF,1.66MB)
トグルクランプ 横型
トグルクランプ 立型

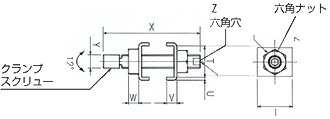

トグルクランプ力調整部品
材質：SS400
| 型番 | T | R | I | U | V | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|
| M6-50 | 13.5 | M6×50 | 12.4 | 1.6 | 5 | 4.5 | 50 | 6 | 3 |
| M8-50 | 18 | M8×50 | 15.4 | 1.6 | 6 | 6 | 50 | 8 | 4 |
| M8-70 | 18 | M8×70 | 16.4 | 1.6 | 6 | 6 | 70 | 8 | 4 |
| M10-70 | 24 | M10×70 | 22 | 2.3 | 8 | 8 | 70 | 10 | 5 |
| 型番 | 価格（円） | 備考 |
|---|---|---|
| M6-50 | 1,500 | TH-100-00,TV100-00用 |
| M8-50 | 1,600 | TH-200-00,TV200-00用 |
| M8-70 | 1,750 | TH-300-00,TV300-00用 |
| M10-70 | 2,100 | TH-400-00,TV400-00用 |
クランプ設定方法（上図参照）
（1）上部のロックナットを十分緩める。
（2）トグル機構をクランプ状態にする。
（3）クランプスクリュー先端をワークに軽く当てる。
（4）クランプスクリューを六角穴を利用し、回転させて手締めをする。
（5）トグルのハンドルの動きを確かめる。
（6）上部のロックナットをロックさせる。
注意
・大きな力を発生させるものでなく、あくまでもクランプ力の管理をするための機構です。
・軽くトルクを掛けた時点で、トグルのハンドルの動きを確かめて下さい。
・クランプスクリューを回転させるとロックナットも追って移動しますので、クランプ力調整中は、ロックナットが効いていないことを必ずご確認下さい。
・トグルクランプ使用中のクランプ力を判別するための機構です。
・トルクを掛け過ぎると、ハンドルの動きが重くなったり、トルククランプの破損になります。
参考データ
クランピングスクリュー
締付トルクと
ワーククランプ力の関係
クランピングスクリューとナットの摩擦係数にて変化しますのでご注意下さい。
本図は無給油で黒染めクランピングスクリューと電解Niメッキナットの組合せです。このデータは参考値であり、保証するものではありません。
| 横型 | 立型 | ||
|---|---|---|---|
| 横100型 | TH-100 | 立100型 | TV-100 |
| 横200型 | TH-200 | 立200型 | TV-200 |
| 横300型 | TH-300 | 立300型 | TV-300 |
| 横400型 | TH-400 | 立400型 | TV-400 |
（参考写真 0～6Nm）
トルクレンチ

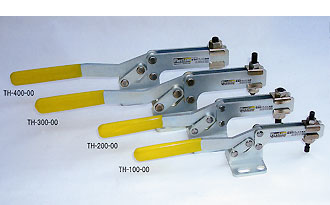

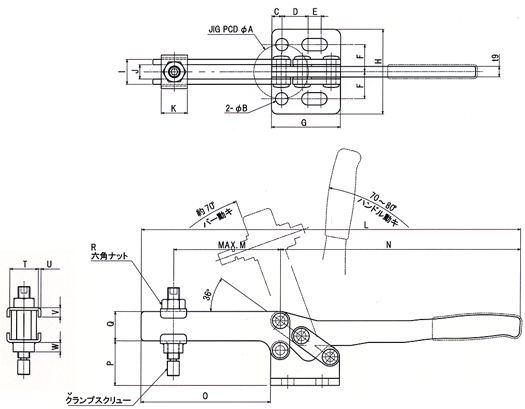

横型詳細

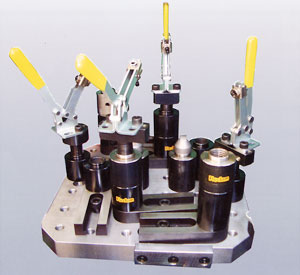

別売のフレックラムジグと取付け穴ピッチが適合しますので、ボルト固定により簡単に組付けができます。
| 型番 | 価格（円） |
|---|---|
| TH-100-00 | 5,900 |
| TH-200-00 | 6,400 |
| TH-300-00 | 6,900 |
| TH-400-00 | 8,000 |
材質
本体：SS400
グリップ：塩化ビニール
表面処理：ユニクロ
単位：mm
| 型番 | TH-100-00 | TH-200-00 | TH-300-00 | TH-400-00 |
|---|---|---|---|---|
| A | 40 | 40 | 46 | 46 |
| B | 8.5 | 8.5 | 10.5 | 10.5 |
| C | 6 | 6 | 8 | 8.5 |
| D | 15 | 15 | 22 | 22 |
| E | 6 | 8 | 11 | 11 |
| F | 17.5 | 17.5 | 23 | 23 |
| G | 37 | 44.5 | 57 | 58 |
| H | 50 | 54 | 70 | 72 |
| I | 11.1 | 15.6 | 15.6 | 21.2 |
| J | 6.5 | 9.2 | 9.2 | 12.2 |
| K | 16 | 19 | 19 | 22 |
| L | 206 | 232 | 300 | 320 |
| M | 70 | 80 | 95 | 105 |
| N | 130 | 140 | 192 | 202 |
| O | 72 | 87 | 97 | 110 |
| P | 28 | 31 | 36 | 38 |
| Q | 15 | 19 | 24 | 25 |
| R | M6 | M8 | M8 | M10 |
| S | M6×50 | M8×50 | M8×70 | M10×70 |
| T | 13.5 | 18 | 18 | 24 |
| U | 1.6 | 1.6 | 1.6 | 2.3 |
| V | 5 | 6 | 6 | 8 |
| W | 4.5 | 6 | 6 | 8 |

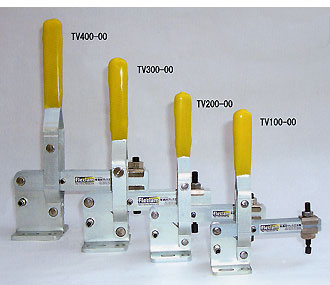

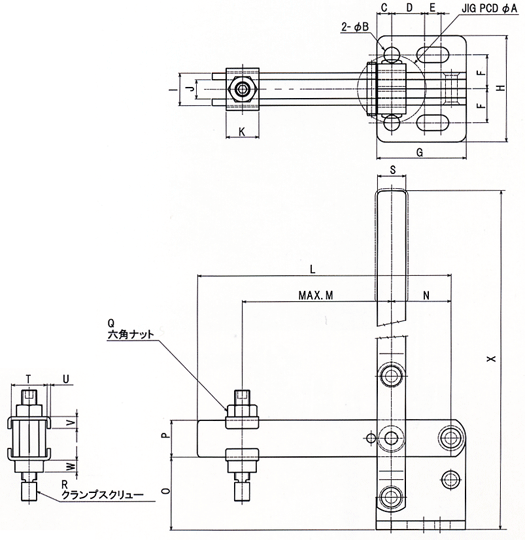

立型詳細
別売のフレックラムジグと取付け穴ピッチが適合しますので、ボルト固定により簡単に組付けができます。
| 型番 | 価格（円） |
|---|---|
| TV-100-00 | 7,000 |
| TV-200-00 | 7,900 |
| TV-300-00 | 8,900 |
| TV-400-00 | 9,700 |
材質
本体：SS400
グリップ：塩化ビニール
表面処理：ユニクロ
単位：mm
| 型番 | TV-100-00 | TV-200-00 | TV-300-00 | TV-400-00 |
|---|---|---|---|---|
| A | 40 | 40 | 46 | 46 |
| B | 8.5 | 8.5 | 10.5 | 10.5 |
| C | 6 | 6 | 8 | 10 |
| D | 15 | 15 | 22 | 22 |
| E | 6 | 6 | 11 | 11 |
| F | 17.5 | 17.5 | 23 | 23 |
| G | 37 | 42 | 51 | 60 |
| H | 50 | 54 | 70 | 72 |
| I | 12.4 | 15.4 | 16.4 | 22 |
| J | 6.4 | 9 | 10.4 | 13 |
| K | 16 | 19 | 19 | 22 |
| L | 106 | 123 | 144 | 170 |
| M | 75 | 85 | 100 | 120 |
| N | 25 | 30 | 35 | 40 |
| O | 32.5 | 38 | 42 | 50 |
| P | 13 | 16 | 22 | 25 |
| Q | M6 | M8 | M8 | M10 |
| R | M6×50 | M8×50 | M8×70 | M10×70 |
| S | 13 | 13 | 16 | 19 |
| T | 13.5 | 18 | 18 | 24 |
| U | 1.6 | 1.6 | 1.6 | 2.3 |
| V | 5 | 6 | 6 | 8 |
| W | 4.5 | 6 | 6 | 8 |
| X | 149 | 171 | 212 | 262 |
